Raisons de choisir la série Acme LHM
1
Capacité de coupe
Machine de découpe de tubes laser suspendue latéralement à deux mandrins de la série T, peut couper tous les tubes métalliques, d'une longueur de 6 à 15 m, d'un diamètre de 8 à 640 mm et d'un poids de 2,6 tonnes ou moins.
2
Découpe de profilés et de plaques
La découpe de trous, la gravure et le marquage peuvent être effectués en une seule machine. Puissante capacité de découpe, traitement et façonnage ponctuels ;
3

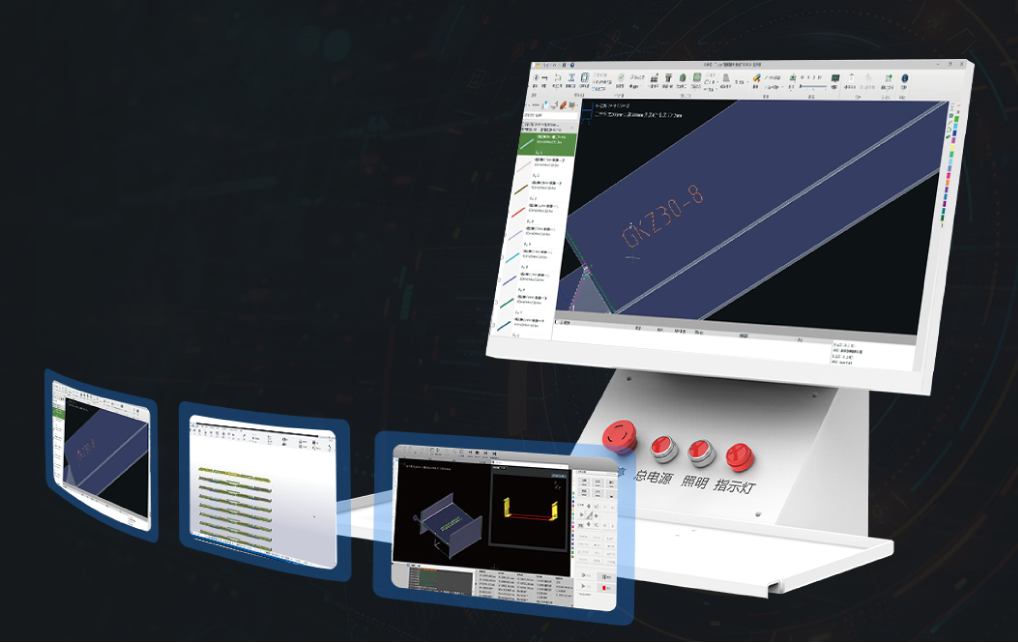

Connectez-vous avec Tekla
Offrant un dessin et un emboîtement efficaces, prenant en charge divers processus de coupe en biseau ;
4
Coupe de queue zéro
La conception spéciale de la structure prend en charge la coupe sans queue ;
5
Prend en charge la personnalisation
comme un poste de travail double, une machine avec de multiples fonctions.
Composants autonomes

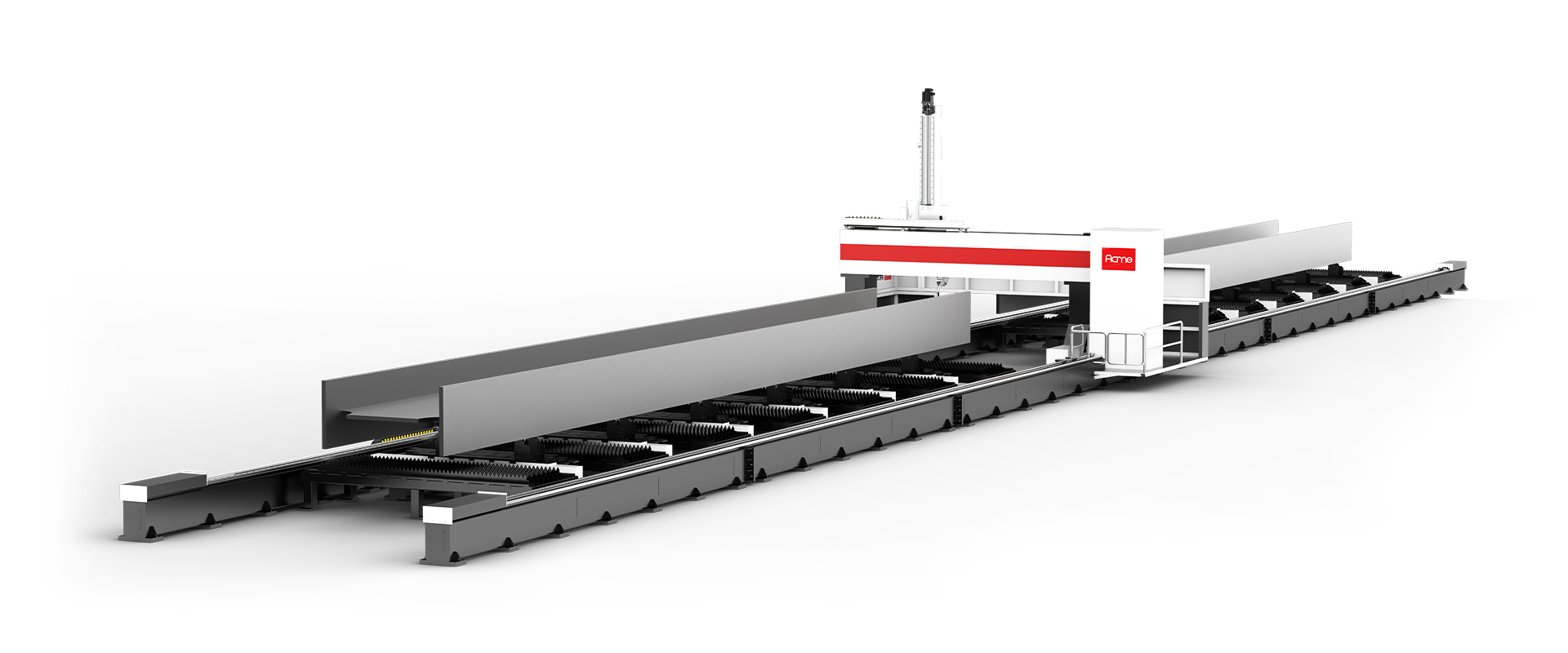

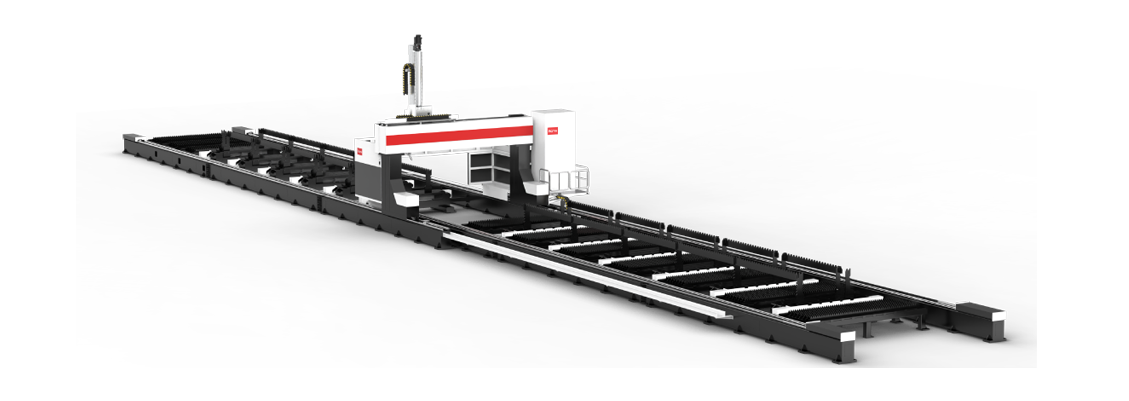

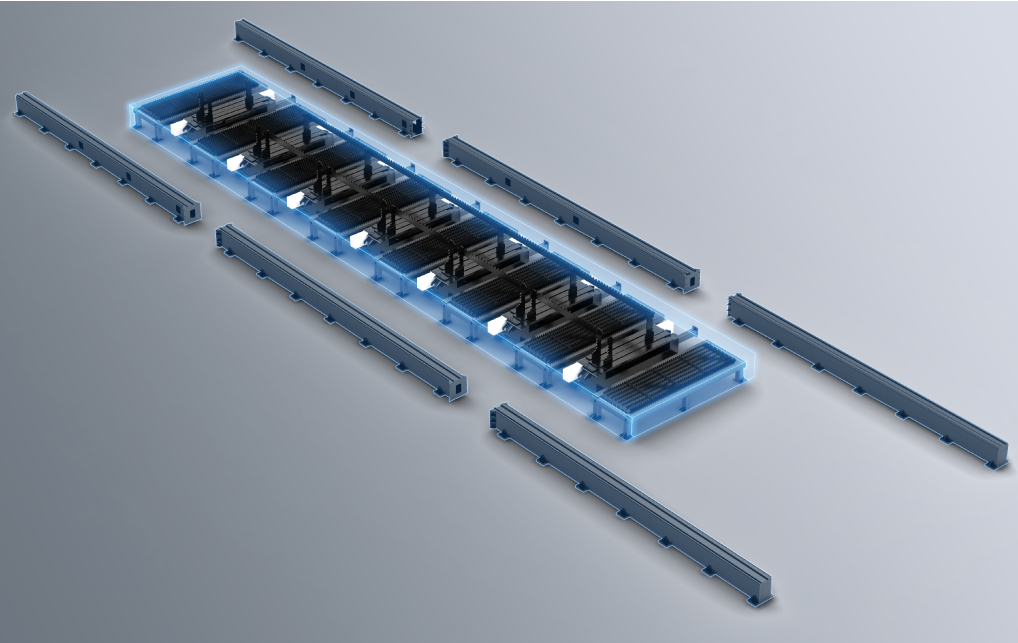

Structure du lit de la machine
Le lit a une structure de rail au sol. La structure d'épissage segmentée est utilisée pour faciliter la personnalisation et le transport grand format. La conception séparée de l'établi réduit les dommages causés au lit lors de la coupe de matériaux métalliques lourds.

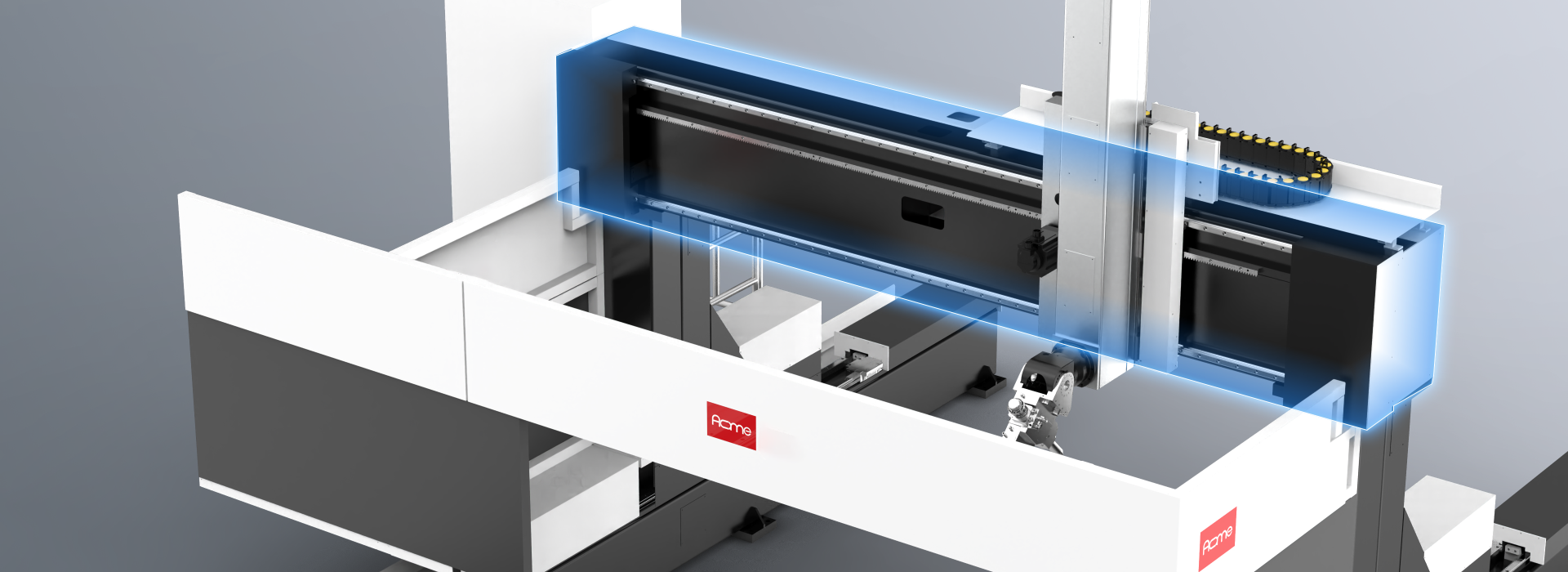

Poutres de structure de portique
Soudées avec des matériaux de haute qualité, traitement de vieillissement, pour garantir que la résistance nécessaire à la machine peut également être légère, afin que la machine ait une meilleure accélération.

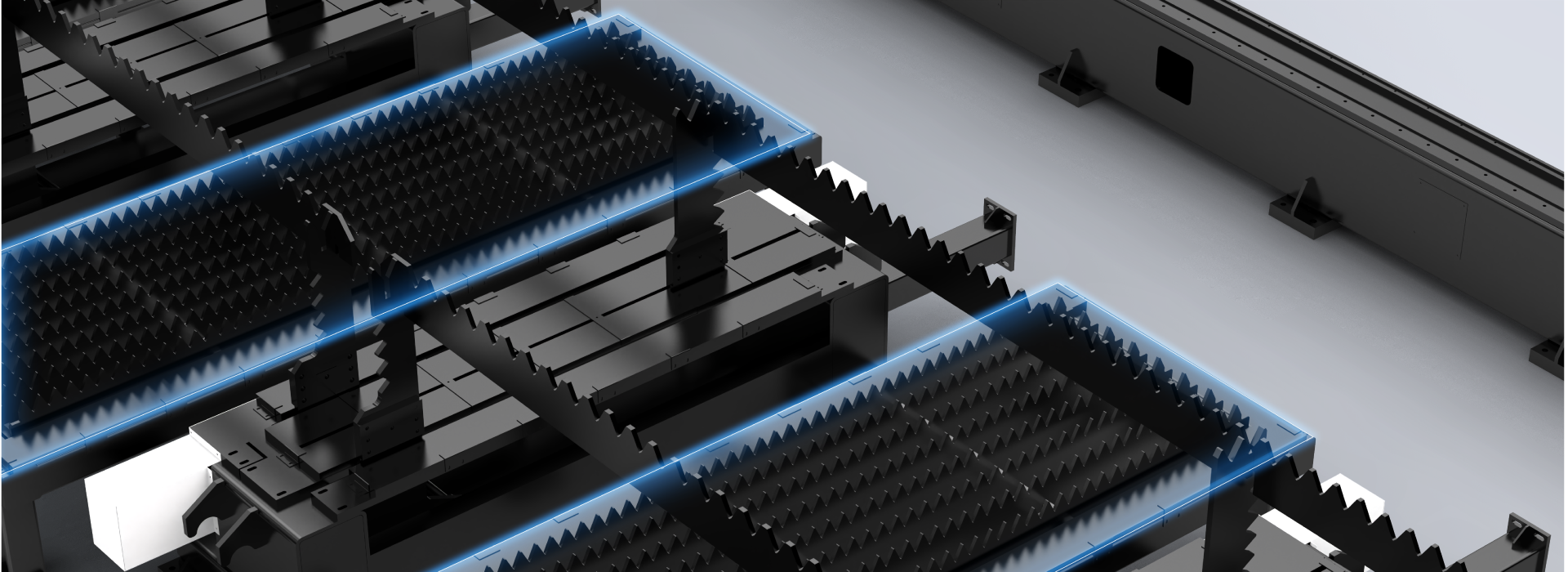

Plates-formes de coupe
Le mécanisme de support de profil d'ACME, composé d'un rack, d'une lame, etc., supporte les profils, peut être aligné pneumatiquement, degré d'automatisation élevé, facile à utiliser. Conception modulaire, peut être déployée librement, grande flexibilité.
Technologie innovante
Coupe en biseau
Coupe de queue zéro
Positionnement visuel
Suivi de la hauteur, coupe à n'importe quelle position

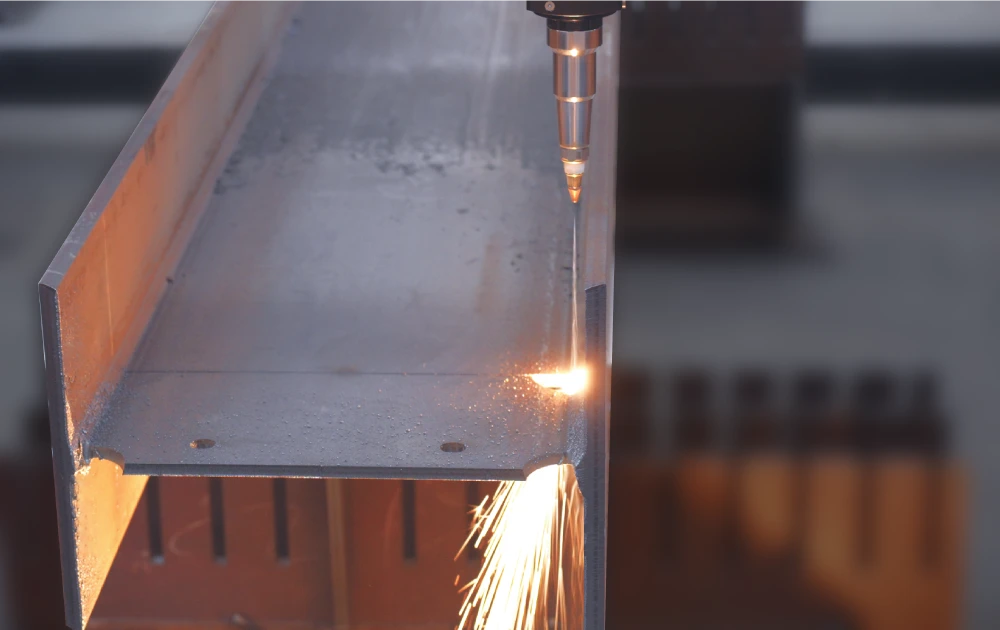

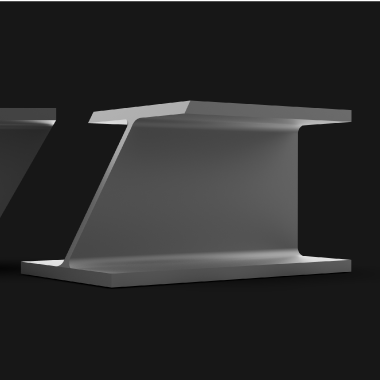

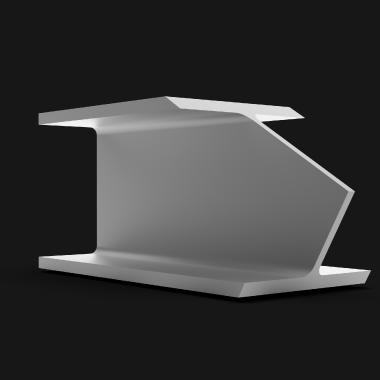

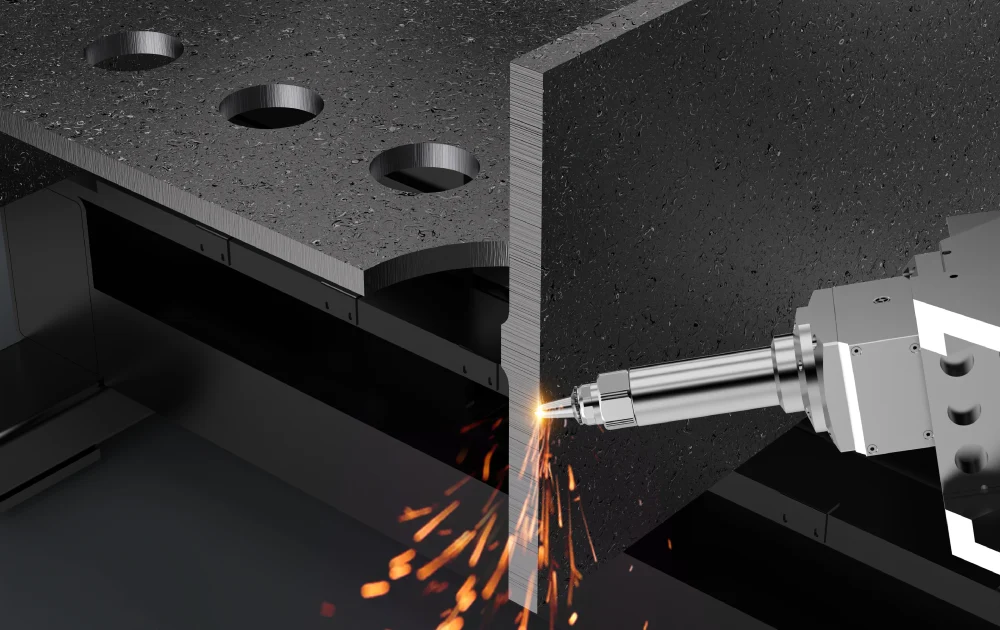

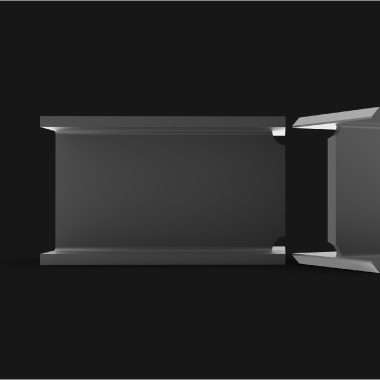

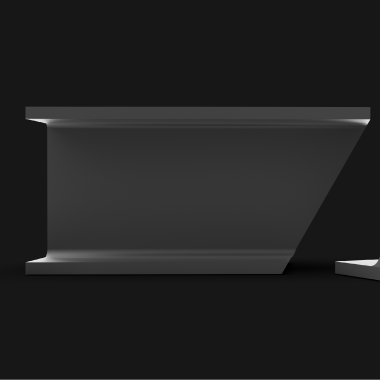

Coupe en biseau
Il adopte une conception d'axe AB dédiée à la coupe de profil tridimensionnelle à cinq axes, qui peut bien pivoter. L'axe A et l'axe B peuvent pivoter de ± 90 °. Il est fixé sur le côté pour une coupe en biseau des plaques facilement.

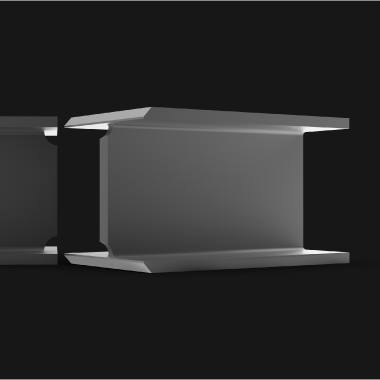

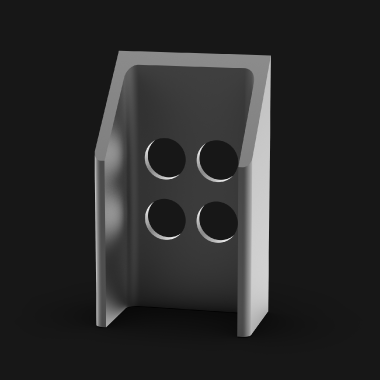

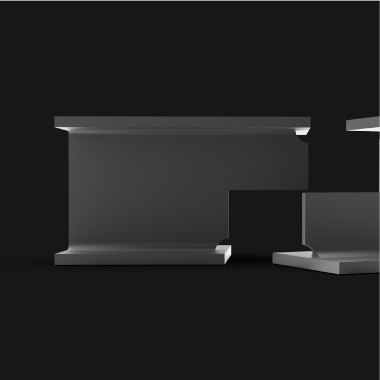

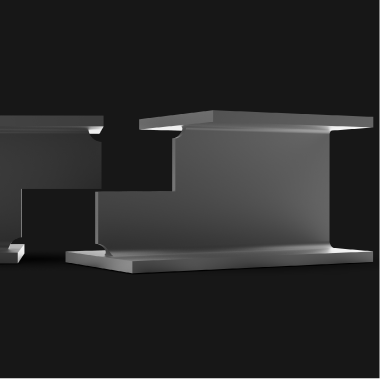

Coupe de queue zéro
La conception structurelle unique prend en charge toute la coupe des matières premières, réalisant une coupe sans queue et une utilisation élevée des profilés ;

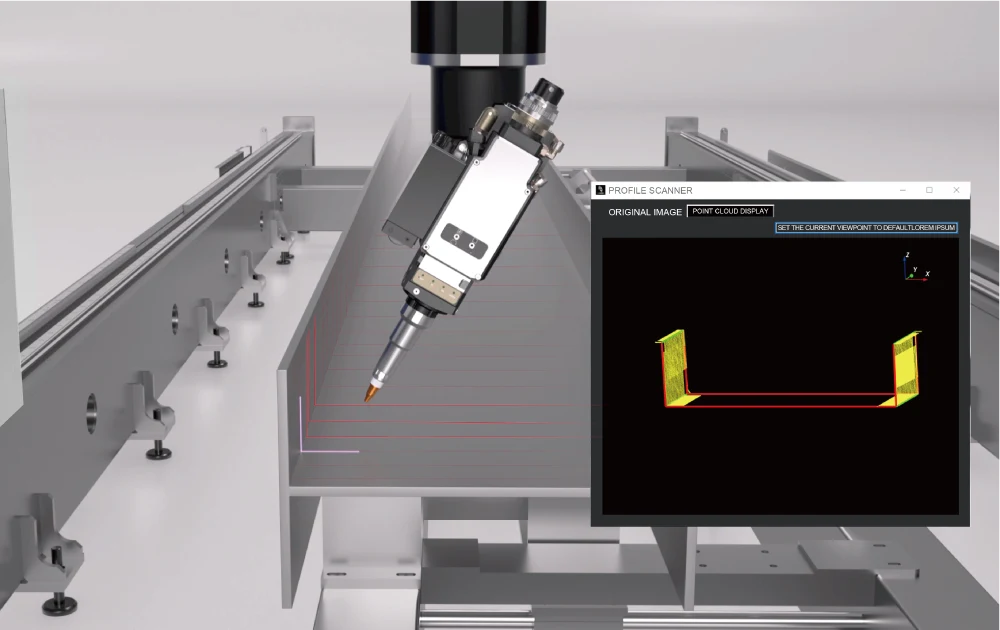

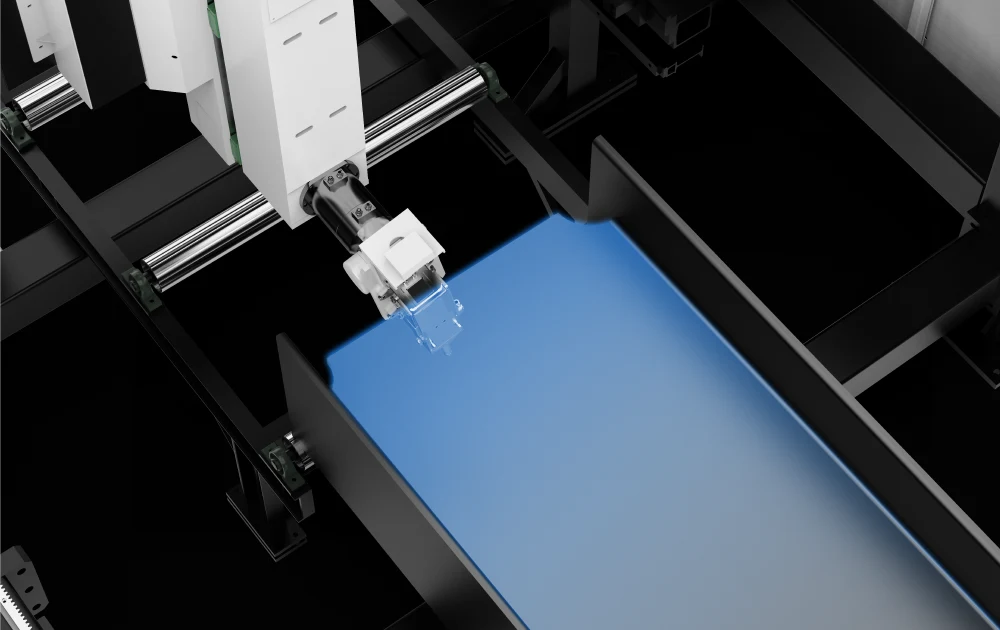

Positionnement visuel
L'adaptation du scanner de contour pour le positionnement visuel, mesure et compense l'écart entre la pièce réelle et le dessin, garantit la précision et la stabilité du traitement et évite les incohérences entre le dessin et la pièce réelle, telles que la dislocation de coupe et les trous non verticaux.
Hauteur suivant
Supporte la coupe à hauteur fixe et le suivi à l'extérieur de la plaque, coupant à tout moment, n'importe où
Conception conviviale
Une machine ayant plusieurs fonctions de coupe
Une machine prend en charge la coupe de profils et la coupe de profil en biseau, la coupe de biseau plane et la coupe 2D

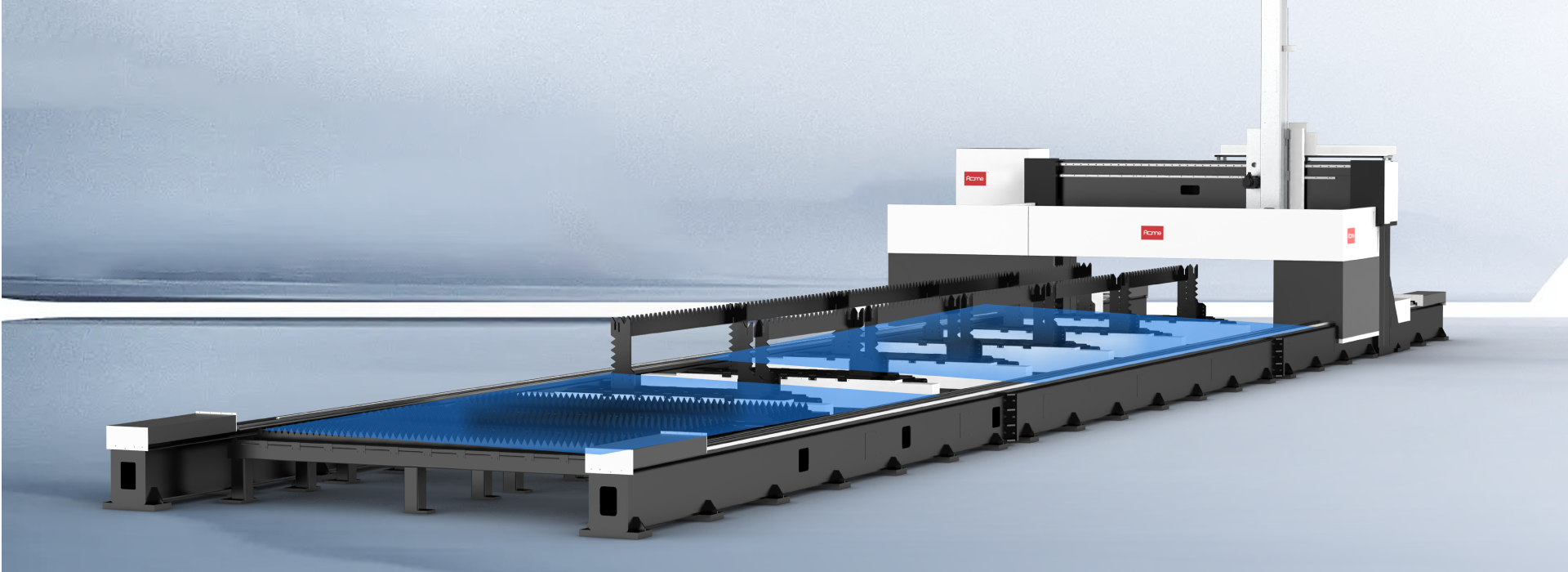

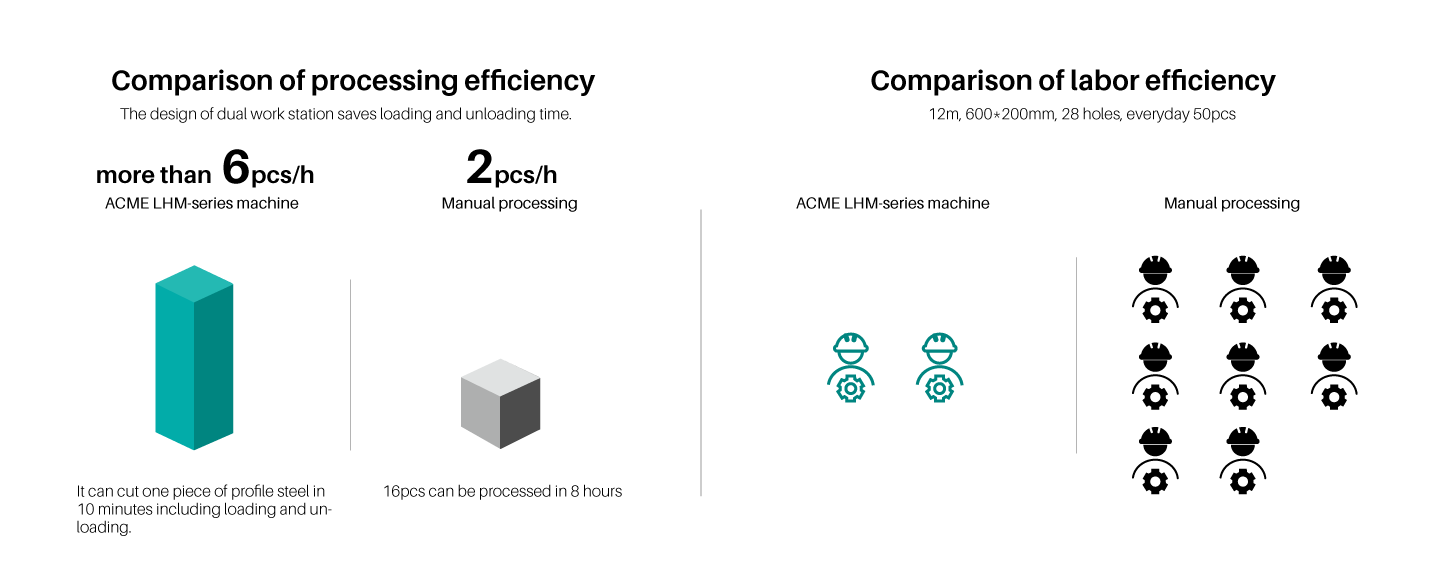

Conception à double poste de travail
Pendant qu'une station coupe, l'autre station peut charger et décharger les matériaux simultanément, économisant du temps de chargement et de déchargement, rendant le traitement flexible, prenant en charge le traitement des tuyaux segmentés et entiers.
La source laser, le refroidisseur d'eau et le lit de la machine sont conçus comme des pièces séparées et fixés au sol. La machine a peu de charges pendant le travail et garantit la précision de la coupe.

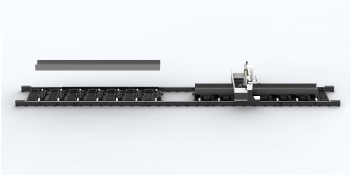

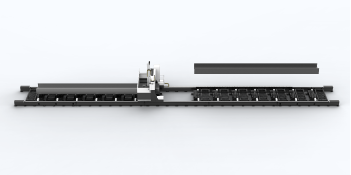

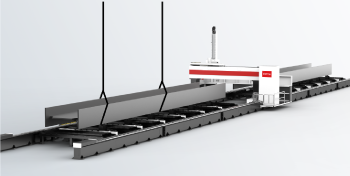

flux du poste de travail

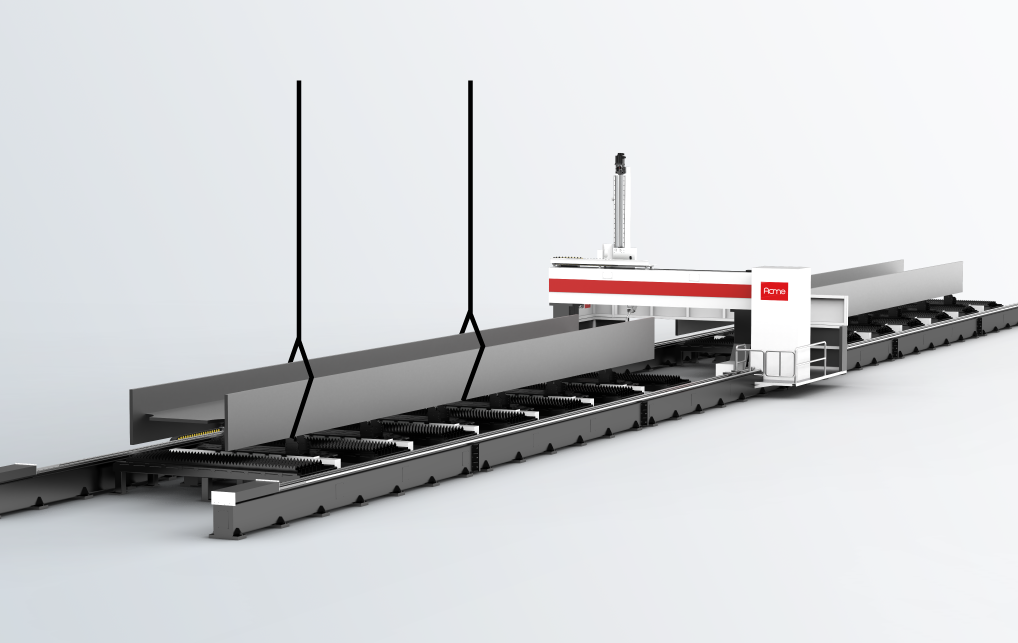

levage et chargement manuels
poste de travail un
chargement et déchargement
poste de travail deux
recherche de matériaux de coupe, centrage et profilage laser, découpe
BESOIN Aidez-moi?
Vous ne pouvez pas décider quelle machine laser Acme répond à vos besoins?
Contactez-nous

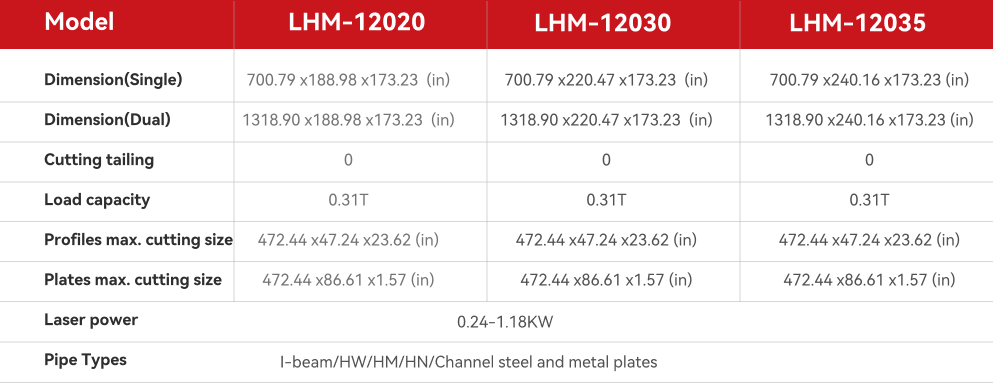

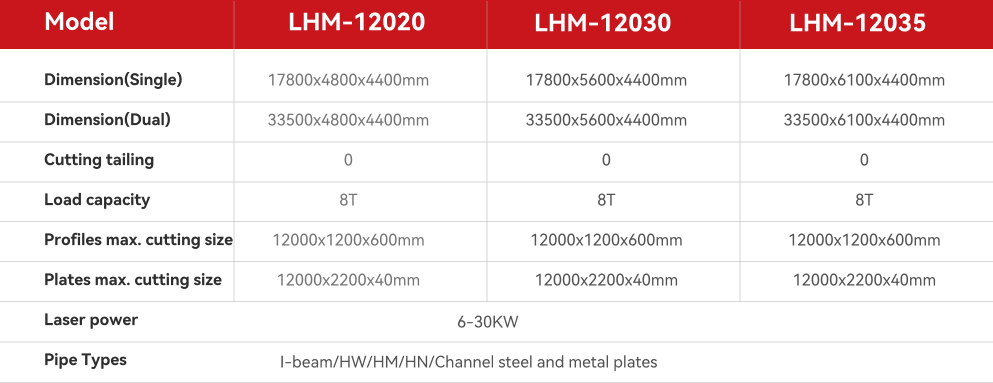

Continuez à lire le Informations techniques
L'apparence du produit, les paramètres, la description des performances, les données de comparaison sont à titre de référence uniquement, la finale en nature prévaudra!
Ce que nous pouvons faire
Économies de processus et de coûts
La découpe laser n'endommage pas la surface du matériau et la qualité de la découpe est bonne. La section de découpe est lisse et sans bavures, et une machine peut effectuer plusieurs processus sans sciage, perçage ou ébavurage, ce qui réduit le temps de traitement et le nombre de pièces, diminue les erreurs d'assemblage et la charge de travail ultérieure du processus.

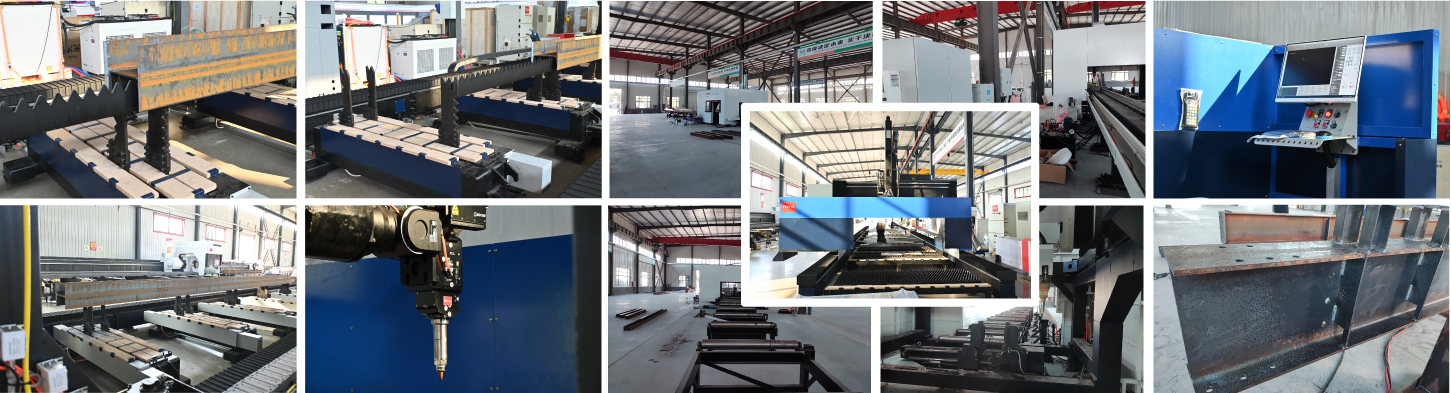

Exemple d'affichage
Industrie des structures en acier
Industrie des structures en acier
Industrie des structures en acier
Industrie des structures en acier
Industrie des structures en acier
Industrie des structures en acier
Industrie des structures en acier
Industrie des structures en acier
Industrie des structures en acier
Continuez à lire le Applications
Cas de l'industrie
Structure en acier

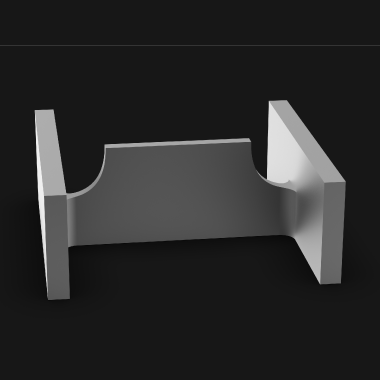

Prise en charge de la coupe biseautée 3D, la coupe biseautée en V biseautée en Y biseautée en X biseautée en K et la coupe dégradée peuvent être compétentes.
DÉCOUVREZ PLUS
Fabrication d'ascenseurs
Il peut s'adapter à n'importe quel tuyau métallique de moins de 1,5 tonne, à toutes sortes de formes complexes et à des besoins de traitement de matériaux spéciaux.
DÉCOUVREZ PLUS
Construction navale
Bonne section de coupe, améliore la qualité du soudage et augmente la résistance structurelle
DÉCOUVREZ PLUS
Industrie des machines
Il peut couper des pièces lourdes et longues peut être entièrement perforé
DÉCOUVREZ PLUS
